Projekt konstrukcyjny hali – elementy kluczowe i wymagania

Etapy powstawania dokumentacji projektowej hali namiotowej

Każda inwestycja zaczyna się od pytania: co ta hala ma realnie robić dla Twojego biznesu? Inaczej projektuje się obiekt pod logistykę sezonową, inaczej pod produkcję, a jeszcze inaczej pod warsztat czy serwis ciężkiego sprzętu.

Projekt budowlany i uzyskanie pozwolenia na budowę

Pierwszym formalnym krokiem jest projekt budowlany hali, który stanowi podstawę do uzyskania pozwolenia na budowę lub dokonania zgłoszenia – w zależności od parametrów inwestycji.

To na tym etapie określa się:

• usytuowanie hali na działce,
• podstawowe rozwiązania konstrukcyjne,
• parametry techniczne obiektu,
• zgodność z MPZP lub warunkami zabudowy.

Jeśli powstaje projekt hali magazynowej, kluczowa będzie wysokość użytkowa i logistyka bram. W przypadku projektu hali produkcyjnej już na starcie trzeba przewidzieć media, obciążenia od maszyn czy przyszłą rozbudowę. Z kolei projekt hali warsztatowej wymaga uwzględnienia specyfiki pracy – szerokich wjazdów, doświetlenia i odpowiedniej wentylacji.

Jak podkreśla Paweł Leorman, Dyrektor Działu Technicznego Arbena:

„Najwięcej problemów na budowie wynika nie z montażu, ale z niedoszacowań projektowych. Jeżeli na etapie koncepcji dobrze policzymy obciążenia i przewidzimy rozwój inwestora, hala będzie pracować dla niego przez lata – bez niespodzianek.”

Projekt techniczny a wykonawczy hali namiotowej

Po uzyskaniu formalnej zgody przechodzimy do projektu technicznego. To tutaj pojawiają się szczegółowe obliczenia statyczne, analiza stref wiatrowych i śniegowych oraz dobór konkretnych przekrojów stali.

Projekt wykonawczy doprecyzowuje detale – połączenia śrubowe, węzły konstrukcyjne, system kotwienia, rozwiązania obudowy. Dla inwestora to może być dokument „techniczny”, ale dla zespołu produkcyjnego to instrukcja działania.

Rola projektu warsztatowego w prefabrykacji konstrukcji

W budowie hal ogromną rolę odgrywa projekt warsztatowy. To na jego podstawie prefabrykowane są elementy konstrukcji – łuki, stężenia. Precyzja w hali produkcyjnej przekłada się później na tempo montażu w terenie. Dzięki temu projekt i budowa hali tworzą jeden spójny proces. Czas realizacji się skraca, ryzyko błędów zostaje zminimalizowane, zaś improwizacja na placu budowy – wyeliminowana.

Normy i obciążenia uwzględniane w obliczeniach statycznych

Konstrukcja hali musi być przystosowana do warunków, w których będzie funkcjonować. Dlatego projekt opiera się na obowiązujących Eurokodach oraz krajowych załącznikach normowych.

Obciążenia klimatyczne – śnieg i wiatr według Eurokodów

Polska podzielona jest na strefy obciążenia śniegiem i wiatrem. Projektant analizuje lokalizację inwestycji, ukształtowanie terenu oraz geometrię dachu. W halach łukowych odpowiednio dobrany promień krzywizny wspomaga naturalne zsuwanie śniegu, jednak obliczenia zawsze zakładają scenariusz maksymalnego obciążenia. Podobnie z wiatrem – uwzględnia się zarówno parcie, jak i ssanie działające na konstrukcję i poszycie.

To nie są wartości „orientacyjne”. To konkretne liczby, które decydują o bezpieczeństwie ludzi i mienia.

Obciążenia technologiczne

W przypadku projektu hali produkcyjnej uwzględnia się dodatkowo:

• obciążenia od maszyn i linii technologicznych,
• suwnice lub podesty serwisowe,
• obciążenia dynamiczne.

W projekcie hali magazynowej kluczowe będą systemy regałowe, naciski od wózków widłowych oraz sposób składowania towarów. Konstrukcja musi współpracować z funkcją, a nie ją ograniczać.

Klasy wykonania konstrukcji i dobór stali

Projekt określa również klasę wykonania konstrukcji zgodnie z normą PN-EN 1090. Wpływa to na wymagania dotyczące jakości spoin, kontroli produkcji i dokumentacji. Producenci hal namiotowych dbają o to, by materiał, z którego wykonane są hale, był odporny na zużywanie i czynniki atmoferyczne. Na tle innych producentów wyróżnia się firma Arbena, która w swoich konstrukcjach stosuje stal konstrukcyjną HX420 chronioną innowacyjną powłoką Magnelis^®, która zapewnia wyjątkową odporność na korozję – nawet w środowisku wilgotnym i agresywnym. W przestrzeni przemysłowej lub rolniczej to klucz do wieloletniej trwałości.

Najważniejsze elementy konstrukcji nośnej i obudowy

Każdy projekt konstrukcyjny hali to system naczyń połączonych. Fundament nie działa bez ram, rama bez stężeń, a konstrukcja bez odpowiednio dobranego pokrycia.

Fundamenty i ich rola w przenoszeniu obciążeń na grunt

Fundamenty odpowiadają za bezpieczne przekazanie obciążeń na grunt. W budowie hal tunelowych nie zawsze wykonywanie fundamentów jest wymagane, jednak zawsze sposób połączenia z gruntem jest przemyślany i dostosowany do panujących warunków.

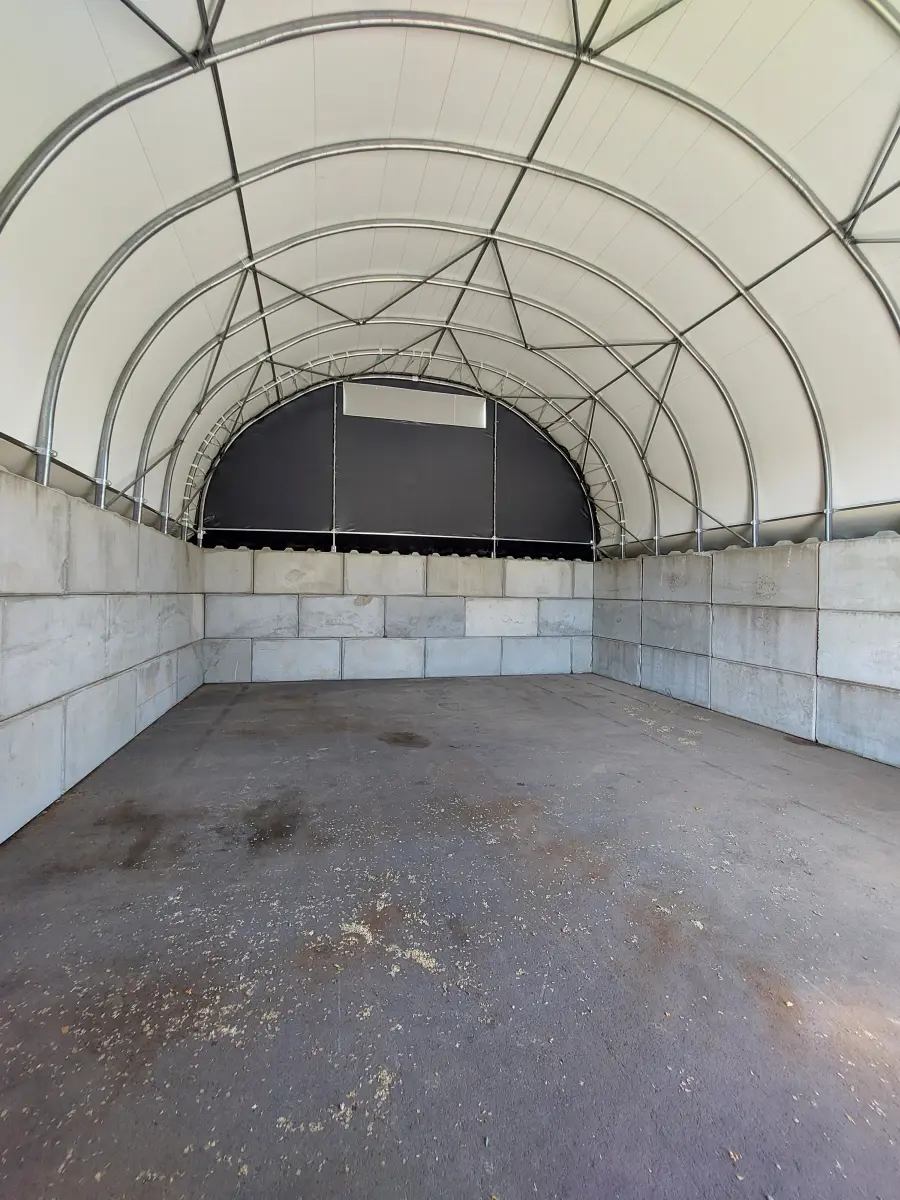

W przypadku hal namiotowych często wykorzystuje się rozwiązania nietrwale związane z gruntem – np. montaż na ścianach z bloków typu „lego” czy kotwach gruntowych. To skraca czas realizacji i ogranicza koszty robót ziemnych, bez kompromisów w zakresie bezpieczeństwa.

Układ ram głównych, płatwie i systemy stężeń

Ramy główne (lub łuki) przenoszą obciążenia pionowe. Płatwie stabilizują pokrycie, a system stężeń odpowiada za sztywność przestrzenną całej konstrukcji.

To właśnie tu rozstrzyga się odporność hali na ekstremalne warunki pogodowe. W dobrze zaprojektowanej konstrukcji wszystkie elementy współpracują – zamiast „walczyć” ze sobą.

Pokrycie hali namiotowej a izolacyjność termiczna

Membrana PVC o wysokiej gramaturze zapewnia szczelność i odporność na warunki atmosferyczne. W halach stosuje się czasem dodatkową warstwę izolacyjną, poprawiającą komfort cieplny i ograniczającą kondensację pary wodnej.

W obiektach przemysłowych możliwe jest również zastosowanie płyt warstwowych w ścianach szczytowych lub bocznych. To rozwiązanie podnosi parametry izolacyjne i pozwala dostosować halę do specyfiki produkcji.

Wymogi ochrony przeciwpożarowej dla obiektów przemysłowych

Każdy projekt hali musi spełniać wymagania przepisów przeciwpożarowych. Zakres zabezpieczeń zależy od przeznaczenia obiektu, kategorii zagrożenia ludzi oraz gęstości obciążenia ogniowego.

Uwzględnia się m.in.:

• odpowiednie klasy reakcji na ogień materiałów,
• drogi ewakuacyjne,
• wymagane odległości od innych budynków,
• ewentualne instalacje przeciwpożarowe.

Tutaj znów warto wspomnieć rozwiązania firmy Arbena, która stosuje membrany trudnopalne, spełniające obowiązujące normy, a dla bardziej wymagających zastosowań – posiada kompletny system w klasie odporności Broof (t1). Bezpieczeństwo użytkowników i mienia nie jest dodatkiem do projektu – jest jego integralną częścią.

Różnice w projektowaniu hal magazynowych i produkcyjnych

Choć z zewnątrz obiekty mogą wyglądać podobnie, ich projektowanie znacząco się różni.

Projekt hali magazynowej koncentruje się na logistyce: wysokości składowania, rozstawie osi konstrukcyjnych, liczbie i szerokości bram. Kluczowa jest płynność przepływu towarów.

Projekt hali produkcyjnej to przede wszystkim integracja konstrukcji z technologią. Media, wentylacja, obciążenia dynamiczne, ergonomia stanowisk – wszystko musi być przewidziane na etapie dokumentacji.

Jak mówi Paweł Leorman:

„Najlepszy projekt to taki, który pozwala inwestorowi rozwijać się bez konieczności przebudowy hali po dwóch latach. Dlatego zawsze patrzymy o krok dalej – pytamy o plany, skalę produkcji, możliwe zmiany.”

Projekt jako decyzja strategiczna

W praktyce dobrze opracowany projekt hali oznacza:

• krótszy czas realizacji,
• przewidywalny budżet,
• bezpieczeństwo konstrukcji,
• możliwość rozbudowy w przyszłości.

W firmie Arbena traktujemy projekt i budowę hali jako jeden proces technologiczny. Od pierwszej analizy działki po prefabrykację i montaż – wszystko musi być spójne.

Bo hala to nie tylko konstrukcja. To narzędzie pracy. A dobre narzędzie zaczyna się od precyzyjnego projektu.
