- 1. Co oznaczają REI 120, REI 240 i REI 360?
- 2. Czy blok betonowy ma klasę REI 360?
- 3. Kiedy potrzebna jest ściana REI 120, REI 240 albo REI 360?
- 4. Ściany przeciwpożarowe przy magazynowaniu odpadów
- 5. Dlaczego do budowy boksów stosuje się bloki betonowe?
- 6. Czy ściana REI może być jednocześnie ścianą oporową?
- 7. Czy wysokość ściany można dowolnie zwiększyć?
- 8. Boksy z bloków betonowych i zadaszenie hali
- 9. REI 360 w realizacji ARBENA – magazyn paliwa alternatywnego
- 10. Jakie informacje są potrzebne przed zaprojektowaniem boksów REI?
- 11. Najczęstsze pytania o ściany REI z bloków betonowych
- 12. Źródła i materiały
REI 120, REI 240 czy REI 360 nie jest klasą przypisaną do pojedynczego bloku betonowego. Klasyfikacji podlega kompletna ściana w określonym układzie – z uwzględnieniem sposobu ułożenia i połączenia elementów, podparcia, wysokości, a w przypadku ścian nośnych także obciążenia.
Samo zastosowanie grubszego bloku nie oznacza więc wyższej klasy odporności ogniowej. Wymagana klasa wynika z projektu i przepisów właściwych dla danego obiektu, a możliwość jej uzyskania musi być potwierdzona dokumentacją zastosowanego systemu.
Ma to szczególne znaczenie w obiektach przemysłowych, magazynach i zakładach gospodarki odpadami. Ściany z prefabrykowanych bloków betonowych mogą tam wydzielać strefy lub sekcje magazynowe, tworzyć boksy do składowania materiałów, a jednocześnie pełnić funkcję ścian oporowych.
Stan prawny: październik 2026 r. Artykuł ma charakter informacyjny. Ostateczna klasa odporności ogniowej oraz konstrukcja ściany powinny wynikać z dokumentacji projektowej i wymagań danej inwestycji.
Co oznaczają REI 120, REI 240 i REI 360?
Klasa odporności ogniowej określa, jak długo badany element zachowuje wymagane właściwości podczas oddziaływania ognia. Litery R, E i I odnoszą się do różnych kryteriów:
| Symbol | Znaczenie |
|---|---|
| R | nośność ogniowa |
| E | szczelność ogniowa |
| I | izolacyjność ogniowa |
| M | odporność na oddziaływanie mechaniczne |
Liczba oznacza czas wyrażony w minutach. REI 120 odpowiada 120 minutom, REI 240 – 240 minutom, a REI 360 – 360 minutom spełniania wskazanych kryteriów w warunkach przewidzianych dla danego badania i klasyfikacji.
Nie należy jednak sprowadzać tego do stwierdzenia, że „ściana REI 360 wytrzyma każdy pożar przez sześć godzin”. Klasa odnosi się do określonego układu ściany, przebadanego według właściwej metody i stosowanego w zakresie wskazanym w dokumentacji.
Czy blok betonowy ma klasę REI 360?
Nie. Klasa REI dotyczy całej ściany, a nie pojedynczego prefabrykatu.
Na wynik wpływają m.in. wysokość ściany, układ i sposób połączenia bloków, podparcie oraz obciążenie. Zmiana któregoś z tych parametrów może sprawić, że ściana przestanie mieścić się w zakresie danej klasyfikacji.
Nie ma więc prostej zależności: blok o określonej grubości daje REI 120, a grubszy – REI 360.
W przypadku ścian nośnych badanie odporności ogniowej prowadzi się według PN-EN 1365-1. Dla ścian nienośnych stosuje się PN-EN 1364-1. W tym drugim przypadku zasadniczo mówimy o klasie EI, ponieważ nie ocenia się kryterium nośności R.
To rozróżnienie ma znaczenie również przy projektowaniu boksów z bloków betonowych. Te same prefabrykaty mogą zostać wykorzystane w różnych układach, ale właściwości gotowej ściany zawsze trzeba odnosić do dokumentacji danego systemu.
Kiedy potrzebna jest ściana REI 120, REI 240 albo REI 360?
Klasy nie wybiera się według zasady „im więcej, tym lepiej”. Minimalne wymagania zależą od przeznaczenia obiektu, jego klasy odporności pożarowej, podziału na strefy oraz przepisów szczególnych.
W podstawowej tabeli warunków technicznych dla ścian oddzielenia przeciwpożarowego określono m.in.:
| Klasa odporności pożarowej budynku | Wymagana klasa ściany oddzielenia przeciwpożarowego |
|---|---|
| A | REI 240 |
| B i C | REI 120 |
| D i E | REI 60 |
REI 360 nie jest więc uniwersalnym wymogiem dla ściany oddzielenia przeciwpożarowego. Wyższa klasa może wynikać z założeń projektowych albo wymagań odnoszących się do danego obiektu.
Więcej o strefach pożarowych, klasach odporności pożarowej i zabezpieczeniach całego obiektu pisaliśmy w artykule Hale namiotowe a przepisy ppoż – wymagania w 2026 roku.
Ściany przeciwpożarowe przy magazynowaniu odpadów
Szczególne wymagania dotyczą obiektów gospodarki odpadami. Rozporządzenie w sprawie ochrony przeciwpożarowej miejsc przeznaczonych do zbierania, magazynowania lub przetwarzania odpadów określa m.in. parametry ścian oddzielających strefy pożarowe z odpadami stałymi znajdującymi się poza budynkami.
Przy gęstości obciążenia ogniowego do 4000 MJ/m² wymagana jest co najmniej klasa REI 120-M lub REI 240, a w pozostałych przypadkach – REI 240. Ściany separacyjne pomiędzy sekcjami magazynowymi powinny mieć klasę co najmniej REI 120.
Przepisy określają również geometrię takich oddzieleń. Ściana powinna być co najmniej o 1 m wyższa od maksymalnej wysokości magazynowanych odpadów i wystawać przynajmniej 1 m poza ich obrys.
Widać tu, dlaczego REI 360 nie można traktować jako wymogu dla każdego boksu na odpady. Najpierw trzeba ustalić funkcję ściany i wymagania wynikające z projektu oraz przepisów.
Co oznacza litera M?
M oznacza odporność elementu na oddziaływanie mechaniczne w warunkach pożaru. Kryterium to musi być potwierdzone oddzielnie.
Samo REI 120 czy REI 240 nie oznacza więc spełnienia kryterium M. Jeżeli projekt wymaga np. klasy REI 120-M, taki parametr musi wynikać z odpowiedniej dokumentacji.

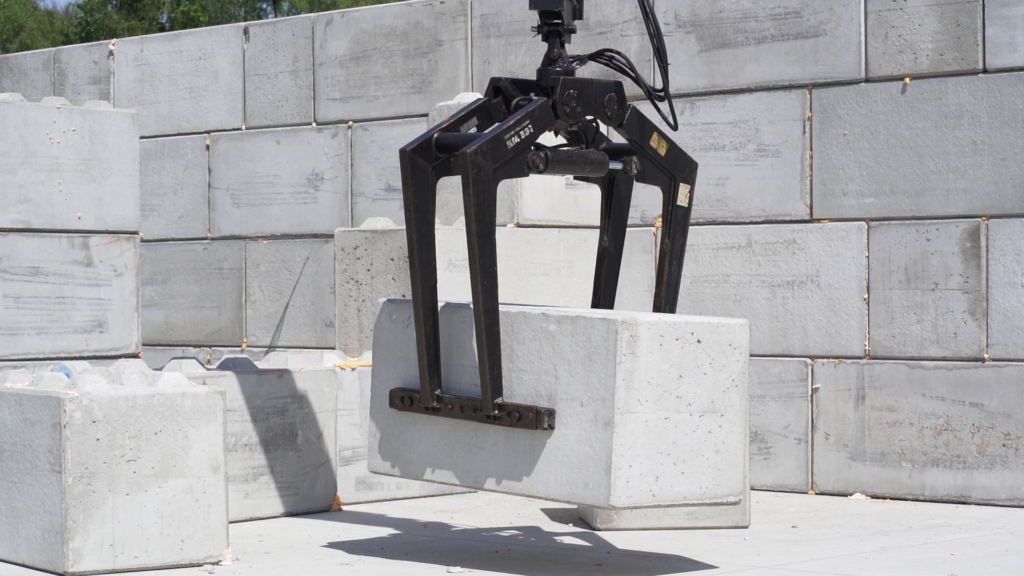

Dlaczego do budowy boksów stosuje się bloki betonowe?
Prefabrykowane bloki betonowe pozwalają budować ściany, zasieki i boksy bez wykonywania tradycyjnego muru z drobnych elementów. Modułowy system ułatwia dopasowanie układu przegród do organizacji magazynu, a odpowiednio zaprojektowana ściana może dodatkowo przenosić napór składowanego materiału.
ARBLOK oferuje m.in. moduły o przekroju 60 × 60 cm z betonu C20/25 oraz 80 × 80 cm z betonu C30/37, dostępne w kilku długościach. Materiały techniczne wskazują możliwość stosowania systemów o klasach od REI 120 do REI 360.
Ani wymiar bloku, ani klasa betonu nie przesądzają jednak o klasie REI gotowej ściany. Przy rozwiązaniach przeciwpożarowych ocenia się cały układ konstrukcyjny.
Więcej o dostępnych blokach i ich zastosowaniu piszemy na stronie bloki betonowe na zasieki magazynowe.
ARBENA wykorzystuje takie elementy zarówno do budowy boksów i murów oporowych, jak i jako podstawę pod zadaszenia łukowe.
Czy ściana REI może być jednocześnie ścianą oporową?
Tak, pod warunkiem że zostanie zaprojektowana do obu funkcji. Odporność ogniowa nie zastępuje obliczeń konstrukcyjnych, a odpowiednia nośność ściany nie potwierdza jej klasy REI.
W boksie magazynowym na ścianę może działać napór składowanego materiału, a także obciążenia związane z załadunkiem i użytkowaniem obiektu. Projekt musi uwzględnić oba te aspekty.
Znaczenie ma również wysokość składowania. Nie można ustalać jej wyłącznie na podstawie wysokości postawionego muru. Dopuszczalny układ bloków i sposób podparcia powinny wynikać z obliczeń dla danego zastosowania.
Czy wysokość ściany można dowolnie zwiększyć?
Nie. Podwyższenie ściany nie oznacza, że zachowa ona tę samą klasę odporności ogniowej.
Jeżeli dany układ został przebadany przy określonej wysokości, sposobie podparcia i konfiguracji, każda zmiana musi mieścić się w zakresie zastosowania wyników badań lub odpowiedniego rozszerzenia klasyfikacji.
Podobnie jest ze sposobem łączenia elementów. Dwie ściany wykonane z tego samego rodzaju bloków mogą mieć inne właściwości, jeśli różnią się wysokością, układem albo sposobem podparcia.
Boksy z bloków betonowych i zadaszenie hali
Ściany z prefabrykowanych bloków można połączyć z łukowym zadaszeniem, tworząc wydzielone boksy chroniące składowany materiał także przed opadami. Takie rozwiązania znajdują zastosowanie m.in. w branży odpadowej, recyklingowej oraz przy magazynowaniu materiałów sypkich.
ARBENA realizuje hale recyklingowe posadowione na ścianach z bloków betonowych, które mogą jednocześnie tworzyć zasieki magazynowe pod wspólnym zadaszeniem.
Więcej przykładów takich obiektów znajduje się na stronie hale recyklingowe ARBENA.
Ściana i zadaszenie muszą jednak tworzyć spójny projekt. Klasa REI ściany nie oznacza, że cały obiekt ma tę samą odporność ogniową. Osobno ocenia się m.in. przekrycie dachowe, konstrukcję, podział na strefy, odległości oraz pozostałe zabezpieczenia ppoż.
REI 360 w realizacji ARBENA – magazyn paliwa alternatywnego
Przykładem zastosowania ścian o wysokiej odporności ogniowej jest inwestycja wykonana przez ARBENA dla Grupy Recykl.
Powstały dwie hale o wymiarach 15 × 40 m, przeznaczone do magazynowania paliwa alternatywnego. Zakres prac obejmował projekt i formalności budowlane, wykonanie ścian oporowych z bloków betonowych w klasie REI 360, a następnie dostawę i montaż zadaszeń.
W ścianach zastosowano m.in. bloki typu „stopa słonia” oraz boczne przypory zwiększające ich sztywność. Dach wykonano w systemie Broof(t1), a inwestor wyposażył obiekty w instalację tryskaczową zgodną z wymaganiami rzeczoznawcy ppoż.
Magazyn paliwa alternatywnego – zobacz realizację ARBENA
W tej inwestycji REI 360 jest jednym z parametrów całego projektu. Ściany muszą spełniać wymagania przeciwpożarowe, a jednocześnie przenosić obciążenia wynikające z magazynowania materiału i współpracować z zadaszeniem.
Jakie informacje są potrzebne przed zaprojektowaniem boksów REI?
Przed doborem układu trzeba określić:
- rodzaj i właściwości składowanego materiału oraz wymagania ppoż. związane z jego magazynowaniem;
- wymaganą klasę odporności ogniowej;
- planowaną wysokość i układ boksów oraz wysokość składowania;
- obciążenia działające na ściany, w tym napór materiału;
- sposób załadunku i maszyny pracujące przy boksach;
- planowane zadaszenie i sposób połączenia ścian z pozostałą częścią obiektu.
Dopiero na tej podstawie można dobrać konfigurację bloków, wykonać obliczenia konstrukcyjne i zweryfikować dokumentację przeciwpożarową.
Najczęstsze pytania o ściany REI z bloków betonowych
REI 360 oznacza, że badany układ został sklasyfikowany na 360 minut w zakresie kryteriów R, E i I. Nie jest to jednak uniwersalna gwarancja zachowania dowolnej ściany przez sześć godzin podczas każdego pożaru. Klasa obowiązuje w zakresie określonym w dokumentacji.
Nie można tego założyć. Klasy REI nie przypisuje się na podstawie samej grubości prefabrykatu. Oceniana jest cała ściana wraz z jej układem, podparciem, wysokością i – jeżeli jest nośna – obciążeniem.
Nie. Przepisy dotyczące magazynowania odpadów przewidują w określonych przypadkach m.in. REI 120, REI 120-M lub REI 240. Wymaganą klasę ustala się dla danej inwestycji.
W klasie REI oceniane są nośność, szczelność i izolacyjność ogniowa. Przy ścianie nienośnej kryterium nośności R nie występuje, dlatego klasyfikacja ma zasadniczo postać EI.
Tak. Ściany mogą tworzyć boksy lub zasieki, nad którymi projektuje się zadaszenie łukowe. Osobno trzeba jednak zweryfikować wymagania dla ścian, konstrukcji hali i przekrycia dachowego.
Źródła i materiały
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – tekst jednolity Dz.U. 2022 poz. 1225, z późniejszymi zmianami
https://eli.gov.pl/eli/DU/2022/1225/ogl - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 19 lutego 2020 r. w sprawie wymagań w zakresie ochrony przeciwpożarowej, jakie mają spełniać obiekty budowlane lub ich części oraz inne miejsca przeznaczone do zbierania, magazynowania lub przetwarzania odpadów – Dz.U. 2020 poz. 296
https://eli.gov.pl/eli/DU/2020/296/ogl - PN-EN 13501-2:2023-09 – Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków – Część 2
https://sklep.pkn.pl/normy/pn-en-13501-2-2023-09p.html - PN-EN 1365-1:2013-04 – Badania odporności ogniowej elementów nośnych – Część 1: Ściany
https://sklep.pkn.pl/pn-en-1365-1-2013-04p.html - PN-EN 1364-1:2015-08 – Badania odporności ogniowej elementów nienośnych – Część 1: Ściany
https://sklep.pkn.pl/pn-en-1364-1-2015-08p.html
